IoT安全入门之固件分析

分析目标是华为HG532

前言

想学IoT安全，但前置知识过于庞杂，现有的教程往往默认读者有固件分析和逆向基础。我的基础并不好，几乎看不懂文章，不知道每一步在做什么，而系统补基础容易变成空中楼阁且劝退，因此陷入了两难的境地

这篇文章不分析漏洞，主要用于熟悉IoT安全的基本流程和逆向分析

环境搭建

固件获取

首先是通过漏洞编号确认路由器型号与固件版本，比如这篇文章的华为HG532 CVE-2017-17215 固件，得到一个二进制文件HG532eV100R001C01B020_upgrade_packet.bin，这就是整个设备的软件镜像

主要工具

固件分析用到的各种工具更适合Linux环境，因此我使用Ubuntu 24.04.4作为宿主机

  • binwalk：用于解包和分析固件，需要配套工具sasquatch
1
2
3
4
5

sudo apt install binwalk

git clone --quiet --depth 1 --branch "master" https://github.com/devttys0/sasquatch
cd sasquatch
wget https://github.com/devttys0/sasquatch/pull/47.patch && patch -p1 < 47.patch && sudo ./build.sh
  • ida：对 ELF 程序进行静态分析
  • qemu：路由器固件一般是一套嵌入式Linux系统，适配路由器主机，无法在ubuntu下直接运行。为了让程序真正跑起来，需要用到QEMU。它模拟了固件运行所需的真实设备环境，翻译不同架构的指令
1

sudo apt install qemu-user-static qemu-system

固件初步处理

固件解包

使用binwalk进行解包，也就是从固件的二进制文件中提取出文件系统。解包后的文件系统在squashfs-root/目录下

1

binwalk -Me HG532eV100R001C01B020_upgrade_packet.bin

意思是binwalk会扫描文件里的特征，找到文件系统后递归扫描里面的内容

  • -e ：尝试提取
  • -M： 提取后继续递归扫描里面的内容

文件分类

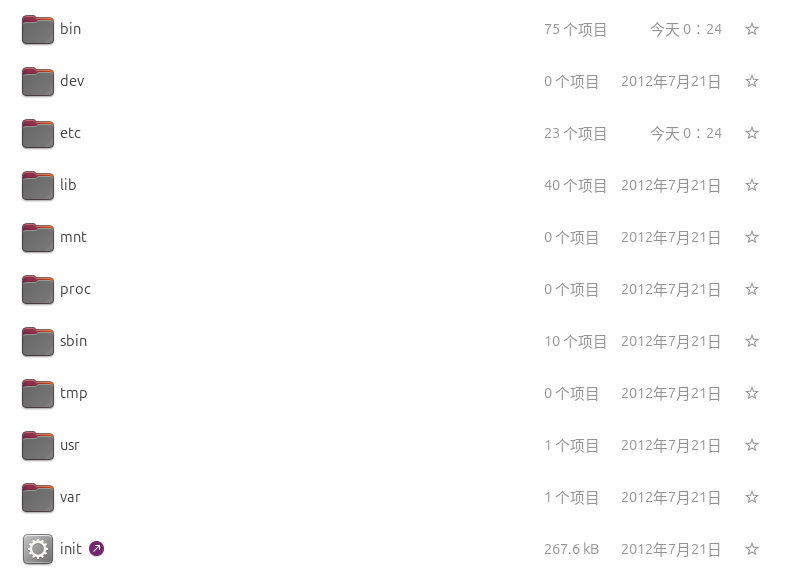

进入 squashfs-root 后，可以看到类似Linux系统的目录结构。bin 和 sbin 中是可执行程序，etc 中是配置文件，lib中是动态链接库

注意到vscode只能打开etc中的文件，可执行文件打开会乱码。这是因为它只能打开文本类文件，可执行文件是编译后的机器指令

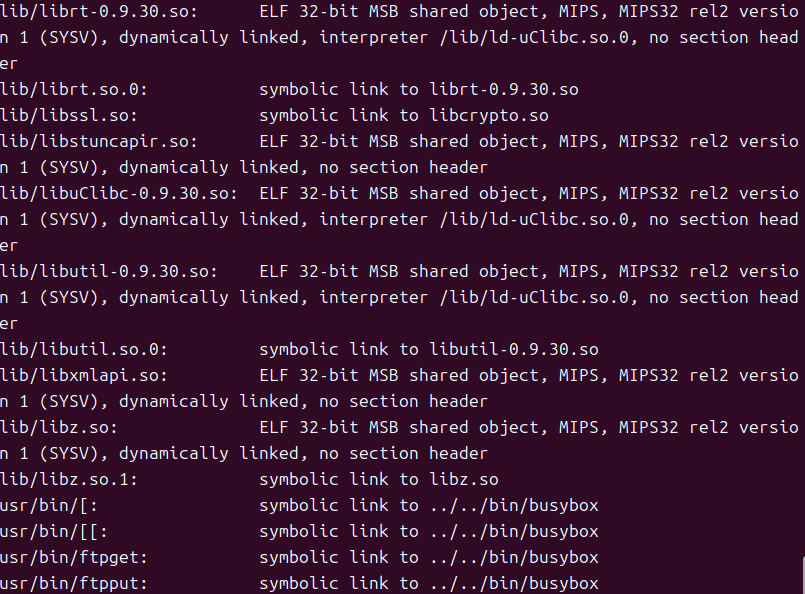

使用下面的命令批量判断这些目录里每个文件的类型

1

file bin/* sbin/* etc/* lib/* usr/bin/* 2>/dev/null

这里筛选几个有代表性的输出：

1

bin/busybox: ELF 32-bit MSB executable, MIPS, MIPS32 rel2 version 1 (SYSV), dynamically linked, interpreter /lib/ld-uClibc.so.0, no section header

这是一个 ELF 可执行程序

  • ELF：Linux 下常见的二进制文件格式
  • 32-bit：这是 32 位程序
  • MSB：大端序，也就是高位字节放在前面
  • MIPS：这个程序的架构是 MIPS
  • MIPS32 rel2：MIPS 指令集版本
  • dynamically linked：程序运行时需要依赖动态库
  • interpreter /lib/ld-uClibc.so.0：程序启动时需要通过这个动态链接器加载运行
  • no section header：文件中没有 section header，很多固件程序会被精简掉这部分信息
1
2
3

bin/cat: symbolic link to busybox
bin/ls:  symbolic link to busybox
bin/sh:  symbolic link to busybox

这种文件是指向BusyBox的符号链接。它们并不是实现命令的二进制程序，真正的程序是busybox。因此无需分析这类文件，分析 busybox即可

嵌入式设备为了节省存储空间，经常用一个BusyBox实现很多常用命令。比如系统调用 ls 时，实际运行的是 BusyBox，只是 BusyBox 会根据自己被调用时的名字执行对应功能

1

sbin/init: symbolic link to ../bin/busybox

init 和系统启动流程有关，也指向 BusyBox

1

bin/startbsp: POSIX shell script, ASCII text executable

这是 shell 脚本，是文本文件，可以直接打开阅读。ASCII text executable 表示它是文本且可执行。脚本能直接看出某些启动命令或配置逻辑，可以优先分析这类文件

1

bin/sys: symbolic link to /dev/null

指向 /dev/null，也就是 Linux 里的空设备。写入的东西会被丢弃，也读不出来正常内容。所以这是占位或被废弃的命令

1
2
3

etc/inetd.conf: ASCII text
etc/inittab:    ASCII text
etc/profile:    ASCII text

这些是普通文本文件，可以直接打开阅读。一般是重要的配置类文件

1
2

etc/servercert.pem: PEM certificate
etc/serverkey.pem:  PEM RSA private key

证书和私钥相关文件

  • PEM certificate：PEM 格式证书
  • PEM RSA private key：PEM 格式 RSA 私钥
1

lib/extra: directory

这是普通目录，需要继续进入目录内部扫描文件

1
2

lib/ld-uClibc-0.9.30.so: ELF 32-bit MSB shared object, MIPS, MIPS32 rel2 version 1 (SYSV), static-pie linked, no section header
lib/ld-uClibc.so.0:      symbolic link to ld-uClibc-0.9.30.so

这是动态链接器相关文件。前面很多 ELF 程序里都有 interpreter /lib/ld-uClibc.so.0，说明这些程序运行时会通过这个路径找到动态链接器

  • ld-uClibc.so.0：程序要找的动态链接器路径
  • ld-uClibc-0.9.30.so：实际存在的具体版本文件
  • symbolic link：把通用名字指向具体版本
1

lib/libhttpapi.so: ELF 32-bit MSB shared object, MIPS, MIPS32 rel2 version 1 (SYSV), dynamically linked, no section header

这是动态库，是供其他程序调用的库文件。固件中的程序运行时会依赖这些 .so 文件

  • shared object：共享库文件
  • MIPS：库文件的架构是 MIPS
  • dynamically linked：它本身也可能依赖其他库
  • no section header：文件中没有 section header

启动流程

这个固件里 /sbin/init 指向 BusyBox，BusyBox 的 init 会读取 /etc/inittab 作为启动配置。所以观察启动流程首先看 etc/inittab

1
2
3
4
5

::sysinit:/etc/init.d/rcS
::respawn:-/bin/sh

# tty2::askfirst:-/bin/sh
#::ctrlaltdel:/bin/umount -a -r

  • ::sysinit:/etc/init.d/rcS：init 启动后，会在初始化阶段执行 /etc/init.d/rcS

  • ::respawn:-/bin/sh：反复拉起一个 shell。 -表示让 shell 按 login shell 方式启动， login shell 会读取 /etc/profile、~/.profile这类配置

  • # tty2::askfirst:-/bin/sh：控制台登录。这行被注释了，不会执行

  • #::ctrlaltdel:/bin/umount -a -r：响应 Ctrl+Alt+Del 这类重启动作， /bin/umount -a -r 是卸载文件系统。这行被注释了，不会执行

这里主要需要查看两个文件：etc/init.d/rcS和/etc/profile

etc/init.d/rcS只打印信息和设置 PATH，没有继续启动其他服务。这条线断掉了

1
2
3
4
5
6

#!/bin/sh
/bin/echo "rcs"
PATH=/sbin:/bin:/usr/bin:/usr/sbin
export PATH

echo "RCS DONE"

/etc/profile才是真正的目标，摘取其中重要的命令如下

 1
 2
 3
 4
 5
 6
 7
 8
 9
10

//脚本调用
swapdev
startbsp
// 后面带有&的是后台启动，持续运行的程序
test -e /bin/atserver && atserver &
test -e /bin/usbdiagd && usbdiagd &
atmcmdd &
tcwdog -t 1 /dev/watchdog &
//最后的前台程序
mic

初步分析刚刚筛选出来和启动相关的程序：

bin/swapdev：环境准备的脚本，创建设备节点

bin/startbsp：环境初始化的脚本，挂载目录

bin/atserver：没有找到对应文件，可能是残留逻辑

bin/usbdiagd：没有找到对应文件，可能是残留逻辑

bin/atmcmdd：后台启动的 ELF 程序，常驻运行

bin/tcwdog：后台启动的 ELF 程序，和看门狗相关。这里真正被启动的是 tcwdog，/dev/watchdog 是传给它的设备节点参数

bin/mic：最后执行的ELF程序，没有&说明 profile 执行到这里后，它可能会接管后续流程

逆向分析

比较有分析价值的是mic和atmcmdd，这里先分析mic

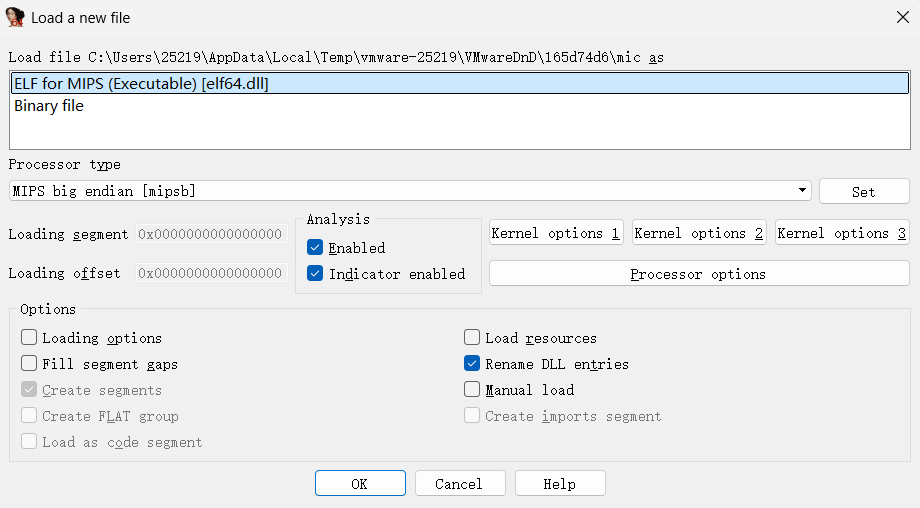

用ida打开，首先确认识别的文件类型与架构和之前file命令输出的一致，其他保持默认即可

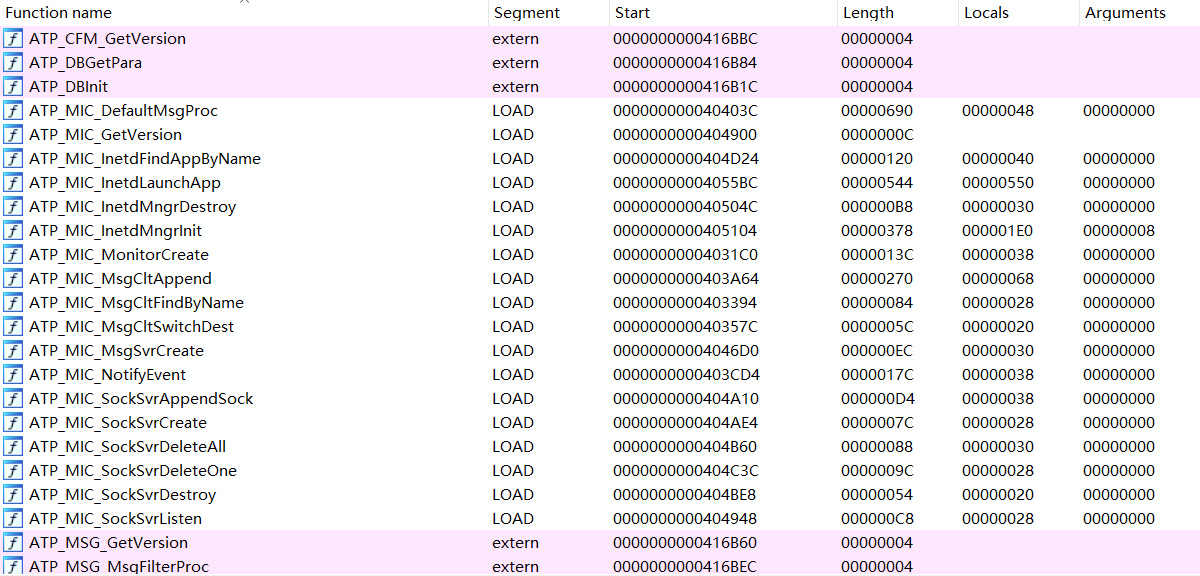

打开Functions window窗口，它就是IDA 识别出来的函数目录

这里的函数名分为几类：

  • _init：前面带有下划线的函数，一般是ELF和运行库产生的，可以不重点分析
  • sscanf：比较熟悉常见的名称，是libc 或系统接口，无需单独分析
  • sub_40xxxx：真实命名未知的函数，以地址临时命名
  • ATP_xxx_yyy：这里有大量ATP开头的函数，根据命名猜测是这个固件的功能函数。其中xxx是功能分类，yyy是具体操作
    • ATP_UTIL_xxx：util分类是通用功能，比如进程、socket、定时器。如ATP_UTIL_ForkProcess是util下创建子进程的函数
    • ATP_MSG_xxx：msg分类是消息与通信的实现，如发送、队列等。如ATP_MSG_SendSimpleMsg就是msg分类下发送简单信息的函数
    • ATP_MIC_xxx：如ATP_MIC_SockSvrCreate是mic分类下创建socket服务的函数。暂时看不出这个分类具体是什么功能，注意到有些函数调用了msg

双击一个函数进入，可能出现两种情况：

  • 只有短短一行，可以看到.extern，说明引用了这个函数，但它的实现代码不在这个文件里。也就是说这部分保存的是调用关系
  • 出现这样的流程图，说明真正进入了函数的实现逻辑。在这里可以按F5反编译，查看伪代码分析具体功能

注意：如果F5报错Sorry, the current file is not decompilable，检查是否用ida64打开了32位程序，分析32位程序时应该使用普通版本的ida

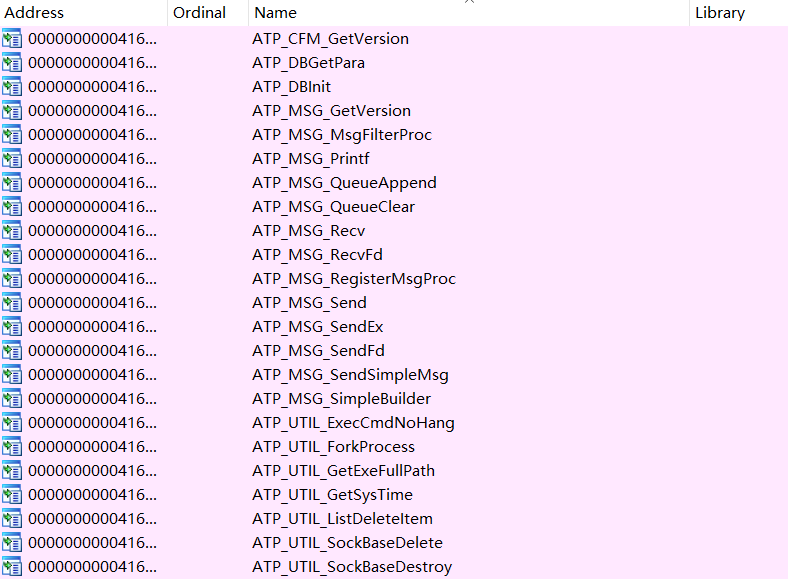

打开Imports窗口，这里记录了程序调用的外部库函数，也就是.extern

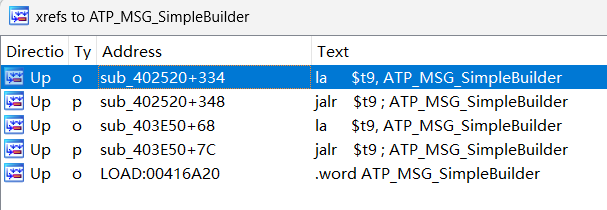

把光标放到函数上，然后按 X看交叉引用，这样就能看到程序里调用了这个外部函数的所有地方。这里主要分析调用时的上下文

注意到只有ATP_MIC_xxx在这个文件中实现，其他两个分类都是外部引用。下一步回到main函数，根据实际调用关系继续分析

Main函数分析

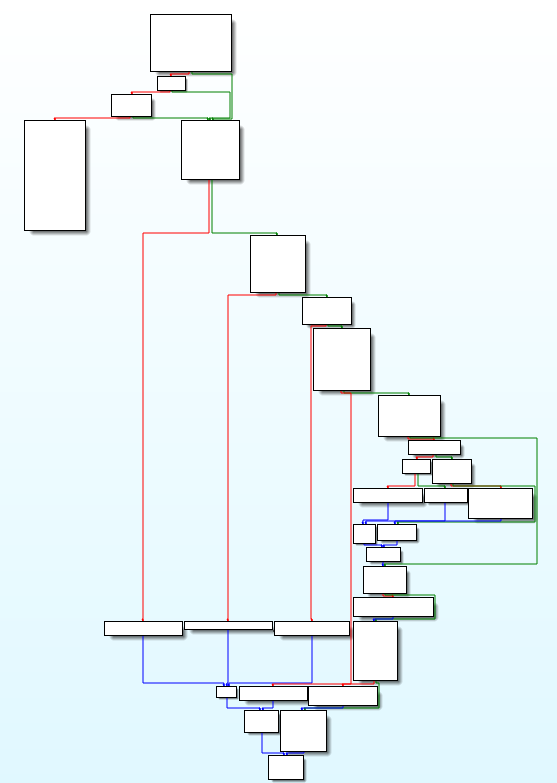

双击main函数进入它的实现逻辑界面，首先看一下程序的流程图

开头

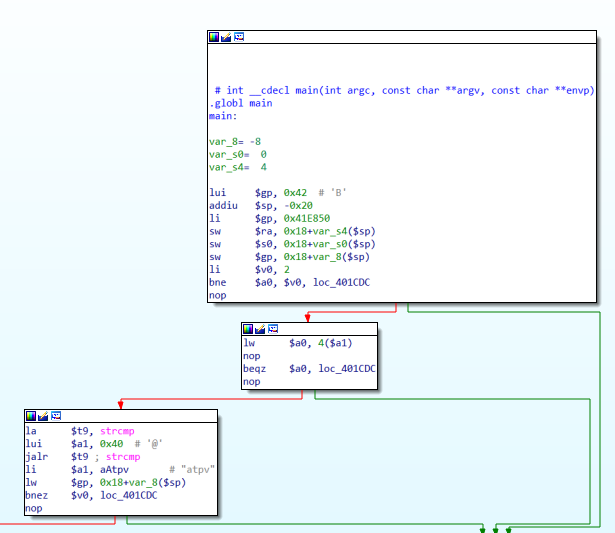

这部分的意思是进入main后先检查启动参数。可以看到main(int argc, char **argv, ...)， argc是参数个数，argv是参数内容。这里先判断参数个数是不是2，然后取出argv[1]，调用strcmp把它和字符串"atpv"比较。如果返回0说明两个字符串相同，所以启动参数是atpv时，程序会进入左侧，否则进入正常启动流程

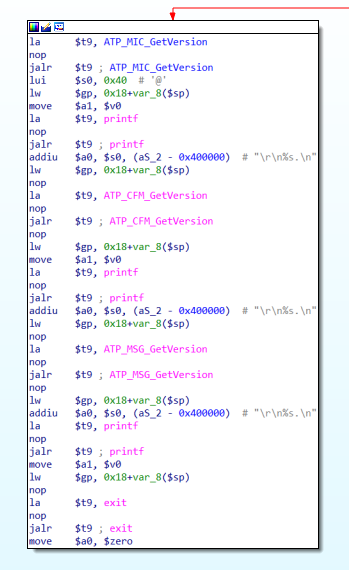

左侧这部分调用了GetVersion，并且在最后直接退出，判断是用于打印版本信息

初始化阶段

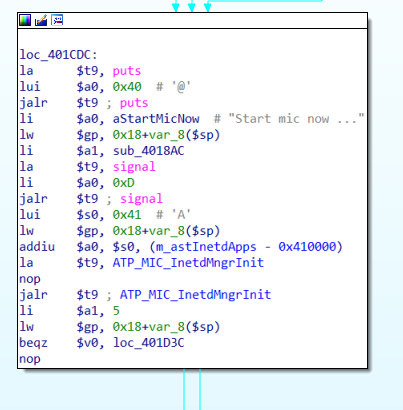

继续分析右侧。puts打印"Start mic now ..."说明这里是启动阶段。signal是注册信号处理函数。最后调用了init，是函数初始化部分

如果这里初始化失败，会输出错误信息，然后直接来到结束阶段

这里注意到报错输出直接说明了每一部分的作用

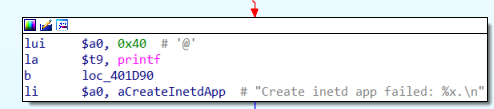

"Create inetd app failed: %x.\n"

创建一个inetd app，也就是一个服务入口表，每个app是其中一个服务项

"Append stdin to inetd app failed: %x.\n"

把stdin加到socket server里，说明它能接收来自标准输入的数据

"Create msg svr failed: %x.\n"

创建msg server，说明 mic 有消息通信功能

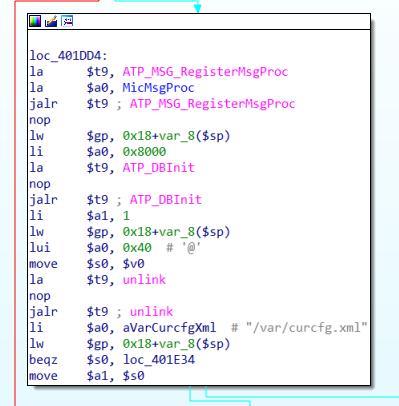

"Load cfm failed: %x.\n"

初始化 CFM 相关数据，也就是和配置与管理相关的部分。成功后便进入inetd app的启动阶段

启动阶段

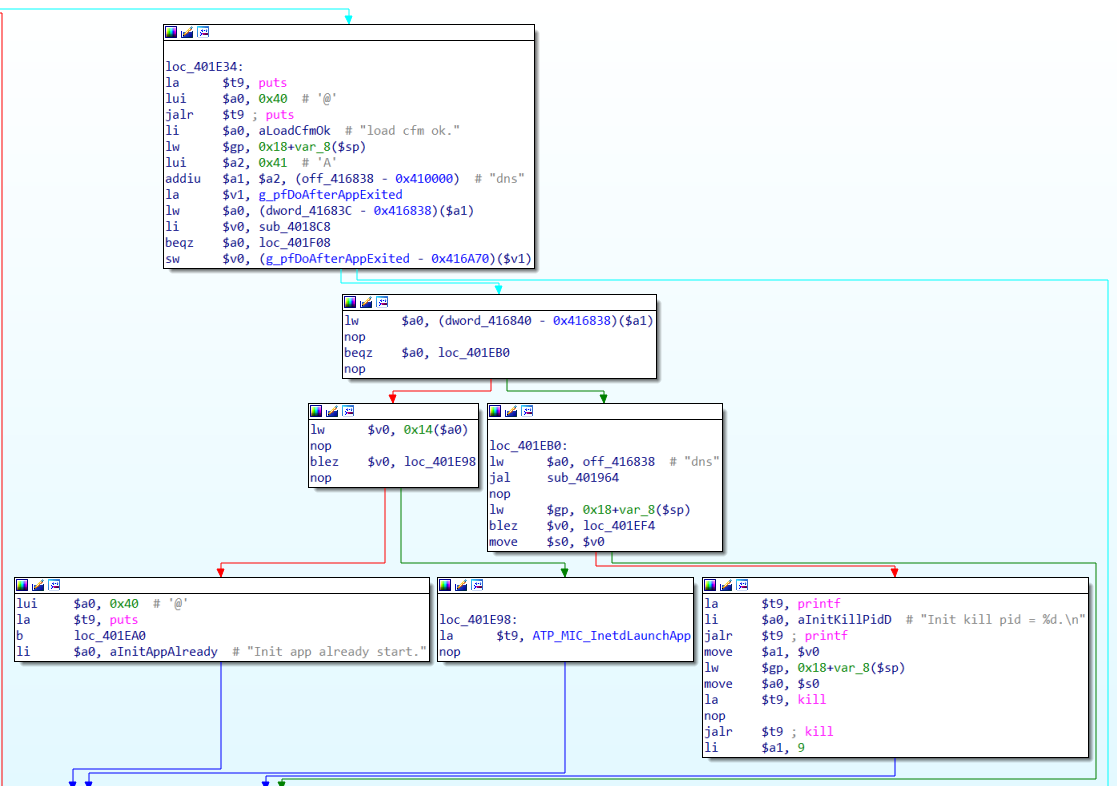

这里首先打印了CFM正常的信息，然后检查dns服务。如果已经启动，会打印Init app already start.并继续，否则调用ATP_MIC_InetdLaunchApp进行启动。这里还出现了Init kill pid = %d. ，说明会清理已有进程

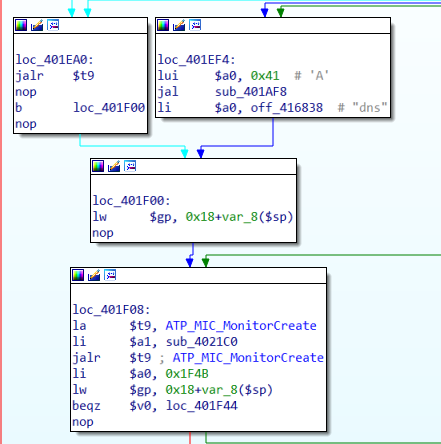

"Create monitor svr failed: %x.\n"

这部分是创建监听模块，用于监听后续事件

"Mic start return: %x.\n"

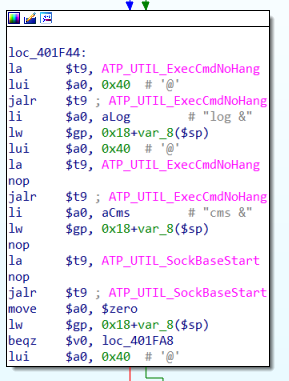

启动log和cms，让它们在后台运行，然后启动socket基础服务，让前面准备好的功能开始运行。调用结束后再检查返回值

结尾

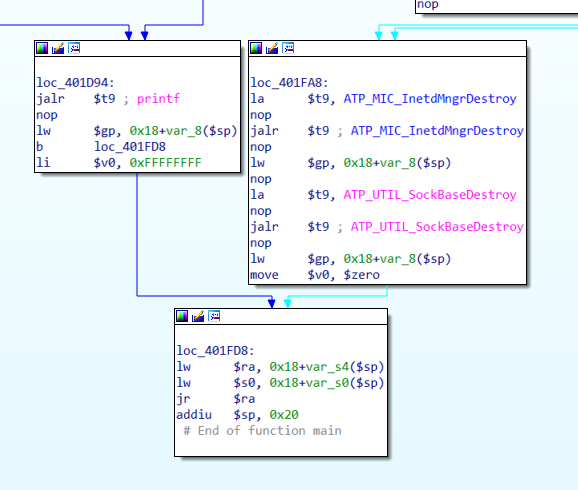

最后进入 main 的结尾，清理前面创建的inetd和socket环境，然后返回0

到这里已经将main函数的主要流程分析了一遍。后续可以通过main函数调用的功能函数来深入分析

QEMU分析

前面的静态分析可以看到，mic的main函数会检查启动参数。如果参数是atpv，程序会进入版本信息分支打印结果，然后退出

这里用 QEMU 进行验证。之前的file命令显示程序是大端 MIPS，所以用qemu-mips-static进行模拟，传入atpv参数

1

qemu-mips-static -L . ./bin/mic atpv

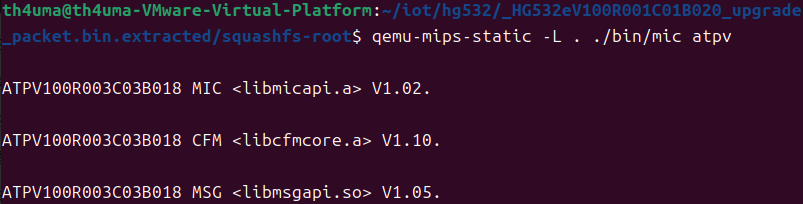

可以看到如之前分析所见，输出了版本信息
